3
8
Monteren van de onderdelen Korte uitleg hoe de onderdelen met elkaar verbonden worden. 1. Basis één met onderdeel 1,2 & 3 verbinden De onderdelen kunnen aan elkaar geschroefd worden doormiddel van het M16 schroefdraad. Door de moer in het Basis één vast te houden kunnen onderdelen 1,2 en 3 er op gedraaid worden. Het laatste stuk klemmen de delen in de vierkante houder en is rotatie van het onderdeel niet meer mogelijk. Als laatste handeling dient de moer nog aangedraaid te worden. 2. Schuifadapter stomplengtemeter Met dit deel kun je of een hoek bepalen of je schuift hem op deel 6 en dan kan de lengte van een stomp worden bepaald. 3. Hakhoogtemeter Schuif deel 8 in deel 6 zoals de afbeelding. Positioneer hem en je kan hem fixeren in deel 6 door de borgbout aan te draaien. Hij kan met beide zijden in deel 6 worden geschoven. Met de ene kant is het eenvoudiger om bij de tenen te meten en met de andere zijde de hak. Functies In totaal heeft de L-meet 7 functies: Schuifmaatmeter voor millimeters/centimeters Schuifmaatmeter voor schoenmaat bepaling Heidermass Bekkenhoogtemeter met waterpas Stomplengtemeter Skeletbreedtemeter man/vrouw Hakhoogtemeter hiel/voorvoet Goniometer Schuifmaatmeter voor schoenmaat bepaling Heidermass 1. Schuifmaat / schoenmaatmeter De schuifmaat is af te lezen in millimeters en centimeters. Ook kan er de schoenmaat mee bepaald worden door de zijde met de Heidermass af te lezen. N.B. tel wel 2 maten op bij de gemeten voetmaat voor de juiste schoen-maat. 2. Bekkenmeter Druk deel 1 en 6 stevig op de bovenzijde van de Crista Iliaca. Kijk goed of de libel in het midden staat. Let op dit is alleen een indicatie. 3. Stomplengtemeter Bij het meten van de lengte van de stomp, dient deel 2 of 3 haaks te staan op deel 6. Het gedeelte wat de skeletbreedte meet zal naar de posterior zijde wijzen. Deel 7 wordt geschoven op deel 6. Deze kan vast geklemd worden met het schroefdraad, echter door de wrijving hoeft dit niet. Bij een volumineuze stomp kan deze ook meer naar lateraal worden gepositioneerd. Na het meten deel 6 vergrendelen en aflezen. 4. Skeletbreedtemeter Bij het meten van de stomplengte is al de juiste keuze gemaakt voor onderdeel 2 of 3. (vrouw/man). Voor het meten van de skelet-breedte staan de delen weer in lijn met elkaar. Positioneer deel 2 of 3 met de inham zo ver mogelijk tegen het zitbot waarna deel 6 vegrendeld kan worden en de juiste maat afgelezen kan worden. De breedte wordt altijd vanaf de posteriorzijde gemeten. 5. Goniometer De goniometer heeft een klein gaatje in het midden. Bijvoorbeeld als je een stipje zet als middelpunt van een gewricht, kun je de goniometer eenvoudig positioneren. Positioneer het vaste uitsteeksel bij 0 graden en met het schuifgedeelte kan dan de hoek worden bepaald. 6. Hakhoogtemeter Gebruik de L-meet met deel 1 en deel 6. In deel 6 kan de hakhoogtemeter worden bevestigd, zoals eerder uitgelegd. Zet de meter en de schoen naast elkaar op een glad oppervlak. Zoals afgebeeld is de hoogte bij de teen te meten, als het hakhoogtegedeelte andersom in deel 6 wordt geschoven kan de hiel worden gemeten. De hakhoogte (sprong) kun je berekenen door de teenhoogte van de hielhoogte af te trekken.
Volg ons ook op:
2
4
5
7
1

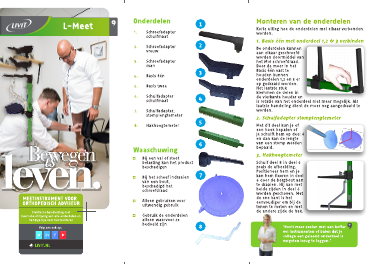

Praktische handleiding met functiebeschrijving van alle onderdelen en handige tips voor het monteren
meetinstrument voor orthopedisch adviseur
Onderdelen Schroefadapter schuifmaat Schroefadapter vrouw Schroefadapter man Basis één Basis twee Schuifadapter schuifmaat Schuifadapter, stomplengtemeter Hakhoogtemeter Waaschuwing Bij een val of stoot belasting kan het product beschadigen Bij het scheef indraaien van een bout, beschadigd het schroefdraad Alleen gebruiken voor uitwendig gebruik Gebruik de onderdelen alleen waarvoor ze bedoeld zijn
L-Meet
6
'Nooit meer zeulen met een koffer vol instrumenten of balen dat je collega een geleend onderdeel is vergeten terug te leggen.'
livit.nl
Contact Meer weten? Neem contact met ons op via zorgprofessionals@livit.nl en wij nemen contact met u op. Wij vertellen u graag meer!
