Το τελάρο πρέπει να είναι 2cm μικρότερο στο φάρδος και 3-4cm μικρότερο στο ύψος π.χ. (Εάν το άνοιγμα ειναι 200 x 161 τότε πρέπει το τελάρο να είναι 196 x 159) τηρώντας την οδηγία αυτή θα λειτουργήσει άψογα ο μηχανισμός.
57cm
24,5cm
*Συμπεριλαμβάνονται και στο Σετ Μηχανισμού χωρίς το τελάρο
-1 Ζευγάρι μηχανισμού ανύψωσης (αριστερό-δεξί)* -2 Αμορτισέρ (750 ή 1200 ή 1500Ν)* -4 Βίδες για τα αμορτισέρ* -10 Βίδες 5x20 -4 Κασονόβιδες Μ8 με παξιμάδι ασφαλείας -1 Χερούλι πλαστικό + 1 τρυπανοβιδα -1 Μεταλλικό Π (στήριγμα κρεβατιού)
-Βιδώστε τον μηχανισμό στις τραβέρσες σύμφωνα με το σχέδιο. -Τοποθετήστε το τελάρο στο μηχανισμό και βιδώστε τις 4 κασονόβιδες (εάν οι τρύπες για τις βίδες είναι καλυμμένες με το πλαστικό τότε σηκώνουμε τα πλαστικά, τοποθετούμε τις βίδες και ξανά κουμπώνουμε τα πλαστικά πάνω από τις βίδες). - Δοκιμάστε την σωστή λειτουργία του μηχανισμού και αμέσως μετά τοποθετήστε τα αμορτισέρ με τις βίδες τους.
Οδηγίες Τοποθέτησης

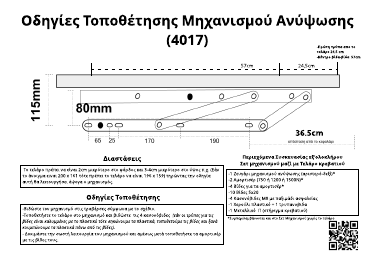

Οδηγίες Τοποθέτησης Μηχανισμού Ανύψωσης (4017)
Περιεχόμενα Συσκευασίας εξ'ολοκλήρου Σετ μηχανισμού μαζί με Τελάρο κρεβατιού
-Πρώτη τρύπα απο το τελάρο 24,5 cm -Κέντρο βίδα-βίδα 57cm
Διαστάσεις
36.5cm
2 τεμ
Περιγραφή
Βίδες 5x20
10-050-20L
10 τεμ
Φυλλάδια τοποθέτησης
1 τεμ
Aμορτισέρ
08-154-Α****
Μηχανισμός ανύψωσης κρεβατιού
08-154-4017
2 τρυπανόβιδες για βίδωμα χερουλιού
10-039-16AFTO
Αναλυτικότερα
4 τεμ
1 ζευ.
Περιεχόμενα συσκευασίας
Γενικά
α/α
Ποσότητα
1
Ζευγάρι μηχανισμού ανύψωσης (αριστερό-δεξί)
2
3
10
Βίδες 5x25
4
Κασονόβιδες Μ8 με παξιμάδι ασφαλείας
5
2 τρυπανόβιδες (για βίδωμα χερουλιού)
6
Xερούλι Πλαστικό για τελάρο
7
Mεταλλικό Π (στήριγμα κρεβατιού)
Μεταλλικό Π (στήριγμα κρεβατιού)
08-154-A-4012
Χερούλι πλαστικό για τελάρο
08-154-A-122
Σετ
Κωδικος
08-154-4017-075
Μηχ.κρεβατιου 4017 με 750Ν (σετ)
08-154-4017-120
Μηχ.κρεβατιου 4017 με 1200Ν (σετ)
08-154-4017-150
Μηχ.κρεβατιου 4017 με 150Ν (σετ)
Κασονόβιδες (50mm) Μ8 με παξιμάδι ασφαλείας
10-08X50
